深圳路特新材料科技有限公司20年专注道路新材料研发生产抗车辙剂/沥青高粘剂生产厂家

产品中心Product center

高模量沥青混合料改性剂类别:高模量剂

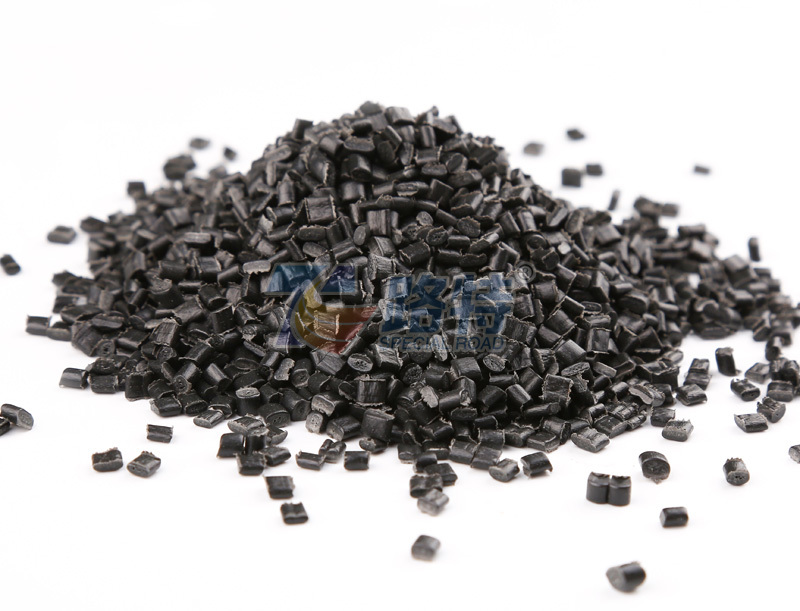

简介:LT高模量沥青混合料改性剂(简称高模量剂),外观呈深色、固体、颗粒状,是一种直投式外掺型沥青混合料改性剂,将改性剂加入到沥青混合料中,能显著提高混合料的动态模量,大幅增强混合料的抗疲...

产品说明

LT高模量沥青混合料改性剂(简称高模量剂),外观呈深色、固体、颗粒状,是一种直投式外掺型沥青混合料改性剂,将改性剂加入到沥青混合料中,能显著提高混合料的动态模量,大幅增强混合料的抗疲劳性能,从而提高路面的整体使用性能,延长路面使用寿命。


产品指标


检测项目 单位 技术要求
密度 g/c 0.92-0.0.98
熔点 ≤140
熔体流动速度 g/10min ≥1
粒径 mm ≤4
掺加高模量剂沥青混合料复数模量(15℃,10Hz) MPa ≥14000


三、高模量沥青混合料改性剂的产品特点
1、大幅度提高沥青粘度,提高沥青混合料的动态模量;
2、在累计相同轴次作用下沥青层结构厚度可以更薄,承载力及使用寿命仍然能够达到设计要求甚至更高;
3、可节约大量石料,对于优质石料短缺的地区来说减少不必要的费用支出;
4、沥青改性作用、纤维加筋作用、细集料骨架作用。变形恢复作用;
5、显著增强高温抗车辙性能、改善抗水顺坏性能、抗低温开裂性能;
6、施工工艺简单、性价比极高。


四、推荐掺量及施工工艺
LT高模量添加剂推荐掺量为0.3-0.5%,即每吨混合料掺加3-5公斤。添加使用方式简单,无需对生产装置进行改建,只需适当延长沥青混合料的拌和时间和提高施工温度,拌和、摊铺、碾压不受影响。直接投入法实现了随欲而加不同于SBS改性沥青,低温施工摊铺碾压温度不低于120℃(具体须根据工程实际情况来定)。


五、高模量沥青混合料与改性沥青混合料性能对比
(采用的级配是AC-20,沥青为SBS改性沥青和70#基质沥青,沥青的技术指标满足国家规范要求,石料为玄武岩)


沥青混合料对比试验结果

混合料类型 沥青类型 动稳定度(次/mm) 冻融劈裂强度比TSR(%) 低温弯拉破坏应变(με)
AC-20 70#基质沥青 2012 80 2427
SBS改性沥青 4812 88.6 2867
70#基质沥青+0.4% LT高模量添加剂 10036 89.2 2997


可以看出,LT高模量沥青混合料改性剂是一种性能良好的外掺型改性剂,能大幅度提高AC-20沥青混合料的高温抗车辙性能,同时对沥青混合料的抗水损和抗低温冻裂性能有明显的改善作用,完全满足国家《公路沥青路面施工技术规范》(JTG F40-2004)的质量要求。



六、应用领域
① 高等级公路:高速公路、国省道,特别适用于高温地区、重交通路段及长大纵坡路段;
② 市政道路:市政干道等,特别适用于十字路口和公交车站等车辆交汇区域;
③ 机场工程:机场跑道等。


七、产品包装与储存
1、本产品采用25KG牛皮纸袋包装;
2、产品在运输、贮存时远离火源,通风干燥,注意防日晒雨淋;
3、产品有效期:三年。

相关产品
